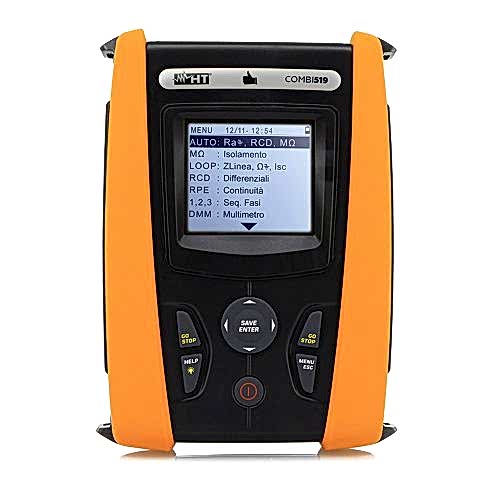

HT ITALIA COMBI519

Elektrik Tesisatı Test Cihazı

COMBI519, IEC/EN 61557-1 standardına uygun olarak elektrik tesisatlarında süreklilik, yalıtım direnci (PI ve DAR hesaplamaları dahil), toplam toprak direnci, B, A ve AC tip RCD açma süresi ve akımı, hat/ariza empedansı ile kısa devre akımı hesaplaması, faz sırası ve genel uygunluk testlerini gerçekleştiren kapsamlı bir test cihazıdır.
Yenilikçi AUTO fonksiyonu sayesinde yalnızca RCD akım değeri girilerek, toprak direnci, RCD ve yalıtım testleri sıralı şekilde otomatik olarak gerçekleştirilir. Sonuçlar OK / NOT OK sembolleriyle standartlara uygunluk açısından değerlendirilir. Dahili hafızası ile ölçümler kaydedilebilir ve optik/USB bağlantısı ile PC’ye aktarılabilir.

Kategoriler:
HT ITALIA COMBI519

Teknik Doküman

PDF

COMBI519 Çok Fonksiyonlu Test Cihazı

IEC/EN 61557-1'e uygun elektrik tesisat testleri için otomatik ölçüm ve kayıt özellikli gelişmiş test cihazı

  • Koruyucu iletken sürekliliği ölçümü
  • Yalıtım direnci ölçümü (PI ve DAR hesaplamalarıyla)
  • Toplam toprak direnci ölçümü
  • Tip B, A ve AC kaçak akım rölelerinin açma süresi ve akımı
  • Hat ve arıza empedansı ölçümü, kısa devre akımı hesaplaması
  • Faz sırası ve uygunluk testi
  • “AUTO” fonksiyonu ile otomatik test dizisi (toprak, RCD, yalıtım)
  • Test sonuçlarını OK / NOT OK sembolleriyle gösterir
  • Dahili hafıza ile ölçüm verisi kaydı
  • Optik/USB bağlantısı ile PC'ye veri aktarımı

Teknik Özellikler

Otomatik test dizisiToprak direnci, RCD, Yalıtım (AUTO test)
Yalıtım testi voltaj seçenekleri50V, 100V, 250V, 500V, 1000VDC
Polarizasyon indeksi (P.I.) ölçümüVar
Dielektrik absorpsiyon oranı (D.A.R.) ölçümüVar
F tipi RCD’lerin açma süresi ve akımıVar
Koruyucu iletken sürekliliği (200mA)Var
B tipi RCD’ler için test (300mA’ya kadar)Var
B, B+, F, A, AC tip RCD’lerin açma süresi ve akımı (standart, seçici, gecikmeli)10A’ya kadar, ayrı toroidal tip RCD’lerle birlikte
Devreyi açmadan toprak direnci ölçümüVar
Hat/loop empedansı ölçümü (Faz-Faz, Faz-Nötr, Faz-PE)Var
Yüksek çözünürlükte loop/line empedansı ölçümü (0.1mΩ)Opsiyonel IMP57 aksesuarı ile
Hat üzerindeki gerilim düşümü yüzdesiVar
Temas voltajıVar
Faz sırasıVar
Ekranda çevrim içi yardımVar
Dahili hafızaVar
Optik/USB seri port ile PC bağlantısıVar
Koruma kategorisiCAT IV 300V
Boyutlar (UxGxY)222x162x57 mm
Ağırlık (piller dahil)1200 gram

Kılavuzlar ve Standartlar

  • 17th Edition
  • CEI 64-8
  • CE işareti
  • EN60909-0
  • IEC/EN61010-031
  • IEC/EN61010-1
  • IEC/EN61010-2-030
  • IEC/EN61010-2-033
  • IEC/EN61010-2-034
  • IEC/EN61187
  • IEC/EN61326-1
  • IEC/EN61557-1
  • IEC/EN61557-10
  • IEC/EN61557-2
  • IEC/EN61557-3
  • IEC/EN61557-4
  • IEC/EN61557-6
