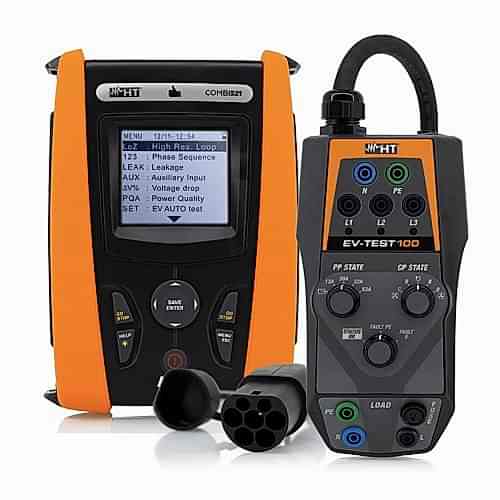

HT ITALIA COMBI521EV
Elektrik Tesisatı Test Cihazı
COMBI521EV, elektrikli araç şarj istasyonlarının (EVSE) güvenlik testlerini IEC / EN 61851-1 ve IEC / EN 60364-7-722 standartlarına göre gerçekleştirebilen yeni nesil bir çok fonksiyonlu test cihazıdır. Ayrıca, IEC/EN 61557-1’e uygun olarak elektrik tesisat testlerini de (koruyucu iletken sürekliliği, yalıtım direnci, PI ve DAR, toprak direnci, RCD açma süresi ve akımı, kısa devre akımı hesaplaması vb.) eksiksiz şekilde yapar.
Teknik Doküman
COMBI521EV Elektrik Tesisatı ve EVSE Test Cihazı
Elektrik tesisatı güvenliği, enerji kalitesi ve elektrikli araç şarj istasyonu (EVSE) testleri için çok fonksiyonlu cihaz
- EVSE GÜVENLİK TESTLERİ
- Çıkış voltajı kontrolü
- Koruyucu iletken süreklilik kontrolü
- Yalıtım direnci ölçümü
- Durum kontrolleri:
- Bekleme (Durum A)
- Araç algılandı (Durum B)
- Mekanik kilitleme kontrolü (Durum B)
- Şarj hazır (Durum C) / havalandırmalı (Durum D)
- Koruma iletkeni arızası simülasyonu (Fault PE)
- Kontrol Pilot sinyal arızası (Fault E)
- Toplam toprak direnci ölçümü
- RCD açma süresi ölçümü (Tip A, B ve DD 6mA)
- ELEKTRİK TESİSATI GÜVENLİK TESTLERİ
- “AUTO” test: toprak direnci, RCD, yalıtım testi sıralı ölçüm
- 200mA ile koruyucu iletken sürekliliği ölçümü
- 1000V’a kadar yalıtım testi, D.A.R. ve P.I. ile
- Polarite testi
- Tip A, AC, B – Genel ve Seçici RCD testleri (akım ve zaman)
- Hat/arıza empedansı ölçümü (Faz-Faz, Faz-Nötr, Faz-PE)
- MCB ve sigorta koordinasyon kontrolü
- Toplam toprak direnci ölçümü
- Faz sırası ve uygunluk kontrolü
- Kaçak akım ölçümü
- Tek fazlı sistemlerde elektriksel parametre ölçümü (V, A, W, VAR, VA, PF)
- Çevresel parametre ölçümü (HT52/05 ve HT53/05 ile)
- GENEL ÖZELLİKLER
- Dahili hafıza ve PC bağlantısı (optik/USB)
- iOS ve Android cihazlarla Wi-Fi bağlantısı
Teknik Özellikler
| Elektrikli şarj kolonlarının test dizisi | EV-TEST100 ile uyumlu |
| Ölçüm türü | TRMS |
| Yalıtım testi voltaj seçenekleri | 50V, 100V, 250V, 500V, 1000VDC |
| Koruyucu iletken sürekliliği (200mA) | Var |
| B, A, AC tipi RCD’lerin açma süresi ve akımı (standart/seçici/gecikmeli - 1A'ya kadar) | Var |
| F tipi RCD’lerin açma süresi ve akımı | Var |
| Devreyi açmadan toprak direnci ölçümü | Var |
| Loop/Hat empedansı (Faz-Faz, Faz-Nötr, Faz-PE) | IMP57 aksesuarı ile |
| Yüksek çözünürlükte loop empedansı ölçümü (0.1mΩ) | IMP57 aksesuarı ile |
| Hattaki gerilim düşüm yüzdesi ölçümü | PR400 ile |
| Otomatik test (toprak, RCD, yalıtım) | Var |
| Temas voltajı | Var |
| Faz sırası ölçümü | Var |
| Opsiyonel pens ile kaçak akım ölçümü | Var |
| Gerilim, akım, aktif, reaktif ve görünür güç ölçümü | Var |
| Cosphi ve güç faktörü ölçümü | Var |
| 25. harmoniğe kadar gerilim ve akım harmonikleri ile THD% | Var |
| Çevresel parametre ölçümü (°C, °F, %RH, Lux) | Var |
| Uzaktan prob ile test | PR400 ile |
| Ekranda çevrim içi yardım | Var |
| Dahili hafıza | Var |
| PC bağlantısı (Optik/USB) | Var |
| Entegre WiFi ve HTANALYSIS App uyumluluğu | Var |
| Koruma kategorisi | CAT IV 300V |
| Boyutlar (UxGxY) | 225 x 165 x 75 mm |
| Ağırlık (piller dahil) | 1200 gram |
Kılavuzlar ve Standartlar
- 17th Edition
- CEI 64-8
- CEI 64-8 612.2
- CEI 64-8 612.3 .4 .5
- CEI 64-8 612.6.1
- CEI 64-8 612.6.2
- CEI 64-8 612.6.3
- CE işareti
- DPR 462 - 22/10/2001
- EMC: IEC/EN61326
- EN50522
- EN61008
- IEC/EN6090-0
- IEC/EN61010-1
- IEC/EN61557-1
- IEC/EN61557-2
- IEC/EN61557-3
- IEC/EN61557-4
- IEC/EN61557-6
- IEC/EN61557-7
- LVD 2014/35/EU
- UNE20460
- VDE 0100
