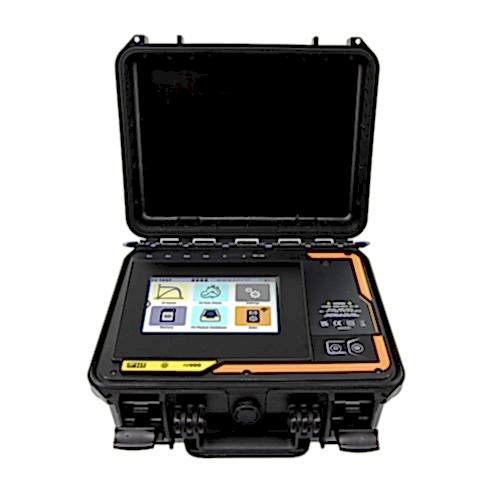

HT ITALIA I-V600
I&V Curve Analizörü
I-V600, 1500V ve 40A’ya kadar olan mono-facial ve bi-facial fotovoltaik modül ve string’lerin bakım ve arıza tespiti için geliştirilmiş ileri düzey bir I-V eğrisi izleyicidir. Çevresel sıcaklıktan bağımsız olarak soğuma gerektirmeyen 6.5 MW/saat’e kadar test kapasitesi sunar. SOLAR03 uzaktan birimiyle Bluetooth üzerinden haberleşir ve ön/arka radyasyon ölçümünü üç referans hücreye kadar destekler. IEC standartlarına uygun analizlerle sistemlerinizi hızlı ve güvenilir şekilde değerlendirebilirsiniz.
Teknik Doküman
I-V600 I-V Eğrisi İzleyici
1500V ve 40A'ya kadar olan fotovoltaik sistemlerin bakımı ve arıza tespiti için I-V eğrisi izleyici
- En son yüksek verimli modeller dahil olmak üzere yaygın PV modüllerinde test ve ölçüm yapabilir
- IEC/EN60891'e göre mono-facial ve bi-facial PV modül ve string'lerin 1500V/40A'ya kadar I-V eğrisi izleme
- Bluetooth bağlantılı SOLAR03 uzaktan birimi
- IEC TS 60904-1-2'ye göre ön ve arka radyasyon ölçümü için 3'e kadar referans hücre desteği
- HT AGORÀ yazılımı ile bağlantı üzerinden 30.000’den fazla PV modül veritabanı yönetimi
- Çevresel sıcaklıktan bağımsız olarak soğutma gerektirmeden 6.5 MW/saat'e kadar ölçüm kapasitesi
- Modül veritabanı sayesinde ölçülen değerleri üretici verileriyle karşılaştırarak OK/NOT OK sonucu verir
- 100 metreye kadar (açık alanda) SOLAR-03 ile kablosuz haberleşme
- Engel durumunda kayıt fonksiyonu ile I-V eğrisi izleme her koşulda mümkündür
- Arka yüzey radyasyonunu iki farklı sensörle ölçerek arka taraftaki ışınımın homojen olmamasını dikkate alır
- Bağlı referans hücrelerin kalibrasyon parametrelerini otomatik olarak tanır
Teknik Özellikler
| PV modül/dizi I-V eğrisi izleme | 1500V / 40A |
| Açık devre voltajı (Voc) | 1500V |
| Kısa devre akımı (Isc) | 40A |
| Hızlı IVCK testi (Voc ve Isc ölçümü) | 1500V / 40A |
| Uzaktan ünite (SOLAR-03) bağlantısı | Bluetooth |
| Doğrudan ışınım ölçümü | SOLAR03 ile (standart aksesuar) |
| Albedo (ters ışınım) ölçümü | 2 referans hücreye kadar, SOLAR03 ile |
| Hücre ve ortam sıcaklığı ölçümü | SOLAR03 ile |
| Güç kaynağı | Şarjlı veya alkalin AA piller |
| Ana güç kaynağı ve şarj cihazı | Var |
| PV girişlerinden enerji beslemesi | Var |
| Ölçüm kategorisi | CAT III 1500VDC, max 1500VDC girişler arası |
| Özelleştirilebilir PV modül veritabanı | > 40.000 kayıt |
| Ölçüm işleme kapasitesi | 6.5 MWh/saat (soğuma gerekmeden) |
| LCD renkli dokunmatik ekran | Var |
| Çevirilebilir ekran (ters kullanım) | Var |
| İkon tabanlı menü | Var |
| Dahili hafıza | 9999 I-V eğrisi |
| Harici hafıza | microSD |
| PC yazılım arayüzü | Windows & Mac |
| Entegre WiFi bağlantısı | Akıllı telefon ve tablet ile uyumlu |
| Otomatik kapanma | Var |
| Ekranda çevrimiçi yardım | Var |
| Boyutlar (UxGxY) | 335 x 289 x 155 mm |
| Ağırlık | 6 kg (piller dahil) |
