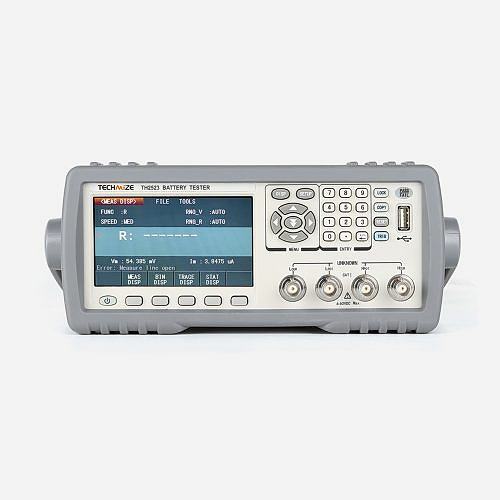

TECHMIZE TH2523
Pil Test Cihazı
Elektronik ürünlerin (cep telefonları, ev aletleri, elektrikli araçlar ve bisikletler gibi) yaygınlaşmasıyla birlikte, batarya testi bu cihazların performansını doğrudan etkilemektedir.
Tonghui’nin empedans test konusundaki tecrübesiyle geliştirilen TH2523, yüksek performansı, kolay kullanımı ve modern tasarımıyla benzer ürünlerle rekabet edebilecek seviyededir.
Teknik Doküman
Özellikler
Çoklu Test Fonksiyonları
- 4 terminalli test – Test kablolarının empedansından etkilenmeyen doğru ölçüm
- Kontak kontrolü – Test kablolarının temasını denetler
- Sapma çıkarımı (rel) ve referans işlemi – Temel etkisini ortadan kaldırarak daha doğru sonuçlar sağlar
Batarya Test Cihazı Özellikleri
- Temel empedans doğruluğu: %0.1
- Temel voltaj doğruluğu: %0.1
- Empedans minimum çözünürlük: 1 µΩ
- Voltaj minimum çözünürlük: 100 µV
- Maksimum test hızı: 50 test/saniye
- 1kHz AC sabit akım kaynağı ile test
Ölçümler
- R (Direnç), V (Gerilim), L (Endüktans), Z (Empedans), θ (Faz açısı)
Ekran ve Görselleştirme
- 24-bit renkli 4.3 inç LCD ekran
- Ekran çözünürlüğü: 480×272
- Doğrudan ve Δ% gösterim
- Gerilim ve akım sinyal seviyesi izleme
- Grafik tarama ve analiz özelliği
Sınıflandırma ve Analiz
- 10 bölmeli karşılaştırma: Üst/alt sınır, geçme ve alarm fonksiyonu
- İstatistiksel analiz: CpK, Cp gibi kalite ölçütleri
- 100 grup dosya: Ayarların kaydı ve geri yükleme
- Ekrandaki bilgiler USB diske kaydedilebilir
- USB HOST ile otomatik yazılım güncelleme
- Çince-İngilizce çift dil seçeneği
- Ayak pedalıyla tetikleme özelliği
- Handler arayüzü
- RS232, USB HOST, USB Device, GPIB (opsiyonel) ile PC iletişimi ve uzaktan kontrol
Kısa Tanıtım
Elektronik ürünlerin (cep telefonları, ev aletleri, elektrikli araçlar ve bisikletler gibi) yaygınlaşmasıyla birlikte, batarya testi bu cihazların performansını doğrudan etkilemektedir.
Tonghui’nin empedans test konusundaki tecrübesiyle geliştirilen TH2523, yüksek performansı, kolay kullanımı ve modern tasarımıyla benzer ürünlerle rekabet edebilecek seviyededir.
- 1kHz sabit akım kaynağı kullanılarak, termal elektromotor kuvveti nedeniyle oluşabilecek hatalar ortadan kaldırılır
- TH2523A modeli, maksimum 300V test gerilimi ile yüksek voltajlı batarya testlerini destekler
- %0.1 direnç doğruluğu ile 30mΩ - 3000Ω arasında geniş test aralığı
- Hızlı test süresi: 20 ms/test
- Genel komponentler için ACR test ihtiyacını da karşılar
- Çoklu arayüzlerle PC iletişimi ve otomasyon testlerine uygundur
Uygulama Alanları
- Düğme tipi batarya ve batarya paketi hızlı testleri
- Cep telefonu, ev aletleri, elektrikli araçlar ve bisikletlerde batarya testi
- Yüksek voltajlı batarya testleri
- Ar-Ge sürecinde batarya testleri
- Temas direnci ölçümleri
- Bataryaların yaşlanma ve ömür değerlendirmesi
- UPS sistemlerinin çevrim içi testleri
- Süper kapasitörlerin ESR testleri
Teknik Özellikler
| Model | TH2523 | TH2523A | ||
|---|---|---|---|---|
| Ekran | Ekran Tipi | 4.3 inç 480x272 çözünürlükte 24 bit renkli TFT ekran | ||
| Gösterilen Rakam | R: yavaş modda 5 hane, maksimum 35000; hızlı modda 3500 V: yavaş modda 5 hane, maksimum 35000; hızlı modda 3500 | |||
| Parametreler | R, V, R-V, Z-θ°, Z-θr, L-Q, L-R, R-X, R-Q | |||
| Temel Doğruluk | R: %0.1, V: %0.05 | |||
| Test Sinyali Kaynağı | Frekans | 1kHz ± 0.2Hz sinüs dalga | ||
| Sabit Akım | 100mA / 10mA / 1mA / 100μA / 10μA | |||
| Gösterim Aralığı | R / Z / X | 1μΩ – 3.5kΩ | ||
| DC Gerilim | 100μV – 65V | 100μV – 350V | ||
| Endüktans (L) | 0.2nH – 1H | |||
| Q Faktörü | 0.001 – 9999.9 | |||
| θd (derece) | -179.99 – 179.99 | |||
| θd (radyan) | -3.1416 – 3.1416 | |||
| Matematiksel İşlemler | Doğrudan, ΔABS, Δ% | |||
| Ölçüm Aralıkları | AC Direnç (R) | 30mΩ / 300mΩ / 3Ω / 30Ω / 300Ω / 3kΩ | ||
| DC Gerilim | 6V / 60V | 30V / 300V | ||
| Maksimum Giriş Gerilimi | 65V | 350V | ||
| Test Hızı (zaman/s) | HIZLI: 50 / ORTA: 10 / YAVAŞ1: 5 / YAVAŞ2: 3 | |||
| Karşılaştırıcı | 10 bölmeli | |||
| Aralık Modu | Otomatik, Sabitle | |||
| Tetikleme Modu | Dahili, Manuel, Harici, Veri Yolu | |||
| Çalışma Modları | Temas kontrolü, Akım/gerilim izleme, REL, kısa devre “0”, 1–255 ortalama, gecikme ayarı, grafik tarama, USB kaydı, 100 grup dosya, 30000 veri istatistiği | |||
| Arayüzler | Handler, RS232, USB DEVICE, GPIB (opsiyonel), USB HOST | |||
| Çalışma Ortamı | Sıcaklık: 0°C – 40°C | Nem: ≤%90 RH | ||
| Güç Kaynağı | Gerilim | 100V–120V / 198V–242V | ||
| Frekans | 47Hz – 63Hz | |||
| Güç Tüketimi | Maks. 15VA | |||
| Boyutlar (G×Y×D) | 215×87×335 mm (cihaz), 235×105×360 mm (kılıf dahil) | |||
| Ağırlık | Yaklaşık 3.6 kg | |||
