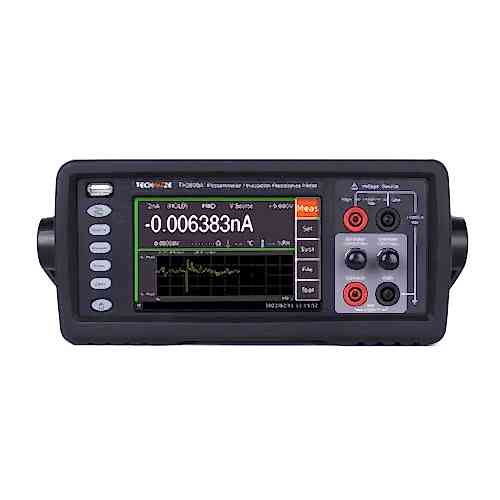

TECHMIZE TH2690A
Direnç Ölçer
TH2690 serisi elektrometreler, ultra düşük akım çözünürlüğü (0.01 fA’ye kadar) ve 6.5 haneli yüksek ölçüm hassasiyeti sunar. 1000PΩ’a kadar yalıtım direnci ölçümü ve 1fC-2μC aralığında yük tespiti ile nano düzeyde analizlerde kullanılabilir. ±1000V dahili voltaj kaynağı ve 1μV çözünürlük sunan modeller, gelişmiş malzeme karakterizasyonları için idealdir. Sıcaklık ve nem ölçümü özellikleri sayesinde çok yönlü veri toplama desteği sağlar. Özellikle Ar-Ge ve üniversite laboratuvarları için uygundur.
Teknik Doküman
Özellikler
- 5.0 inç kapasitif dokunmatik ekran
- 6½ haneli ölçüm çözünürlüğü
- Dört ölçüm modu:
- Yüksek direnç ölçer
- Voltmetre
- Ampermetre
- Elektrometre: bağımsız akım ve gerilim ölçümü
- Dahili voltaj kaynağı: ±1000V, çözünürlük: 700μV
- Akım aralığı: 0.01 fA – 20 mA, çözünürlük: 0.01 fA
- En düşük akım aralığında iç dirençten kaynaklanan gerilim düşümü <20μV
- Ölçülebilen maksimum direnç: 1000 PΩ (1×10¹⁵ Ω)
- En düşük ölçülebilir yük: 2 nC (nanoCoulomb)
- Giriş empedansı: >200 TΩ (Teraohm)
- Gerilim ölçüm aralığı: 0–20V destekler
- Sıcaklık ve nem ölçümü desteklenir
- Zaman alanı görünümü:
- Geçici (ani) sinyalleri yakalama
- Belirli ölçüm verilerini seçip kayıt etme fonksiyonu
- Özel ekranlama (shielding) test kutusu ile birlikte gelir
Uygulama Alanları
Malzeme Bilimi
- Biyomalzemeler
- Seramikler
- Lastik malzemeler
- İnce filmler
- Dielektrik (yalıtkan) malzemeler
- Elektrokimyasal malzemeler
- Ferroelektrik malzemeler
- Grafen
- Metaller
- Organik maddeler
- Nanomalzemeler
- Polimerler
- Yarı iletkenler
Elektronik Bileşenler
- Kapasitörler, dirençler, diyotlar, sensörler
- TFT ve CNT gibi transistör türleri
- Optoelektronik cihazlar, güneş pilleri vb.
Elektronik / Elektronik olmayan Sistemler
- İyon ışınları, elektron ışınları
- Sensör sistemleri
- Parçacık ölçüm sistemleri
- Gömülü (embedded) hassas enstrümanlar
Bu cihaz; aşırı düşük akım, yük ve yüksek direnç ölçümleri gereken ileri düzey Ar-Ge çalışmalarında, malzeme analizlerinde ve nano-teknoloji uygulamalarında oldukça kritik bir role sahiptir.
Teknik Özellikler
| Model | TH2690 | TH2690A | TH2690H | TH2691 | TH2691A | TH2691H |
|---|---|---|---|---|---|---|
| Ölçüm Çözünürlüğü | 6.5 Haneli | |||||
| Akım Çözünürlüğü | 0.1fA | 0.01pA | 0.01fA | 0.1fA | 0.01pA | 0.01fA |
| Yalıtım Direnci | 100PΩ | 1PΩ | 1000PΩ | - | - | - |
| Yük Ölçümü | 1fC – 2μC | - | 1fC – 2μC | - | - | - |
| Sıcaklık ve Nem Ölçümü | Var | - | Var | - | - | - |
| Gerilim Kaynağı | ±1000V | - | - | - | ||
| Gerilim Çözünürlüğü | 1μV | - | - | - | ||
