TECHMIZE TH2840AX

Profesyonel LCR Metre

TH2840X serisi, çok kanallı yüksek hızlı LCR ölçüm ihtiyaçları için geliştirilmiş ileri düzey bir test cihazıdır. 288 pine kadar test desteği, 1000 test/saniye hızı, 20Vrms’e kadar test seviyesi ve ±40V/2A bias kapasitesiyle öne çıkar. Kullanıcı dostu Linux tabanlı arayüzü, grafiksel pin eşleştirme sayfası ve dokunmatik ekranıyla özellikle transformatörler, pasif bileşenler ve DCR taramaları için ideal çözümler sunar.

Kategoriler:

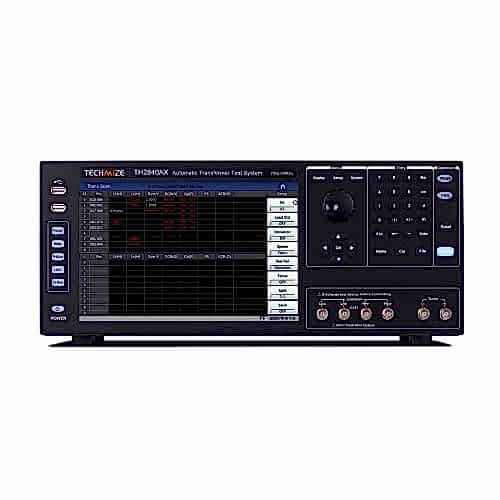

TECHMIZE TH2840AX
TECHMIZE TH2840AX - Görsel 2
TECHMIZE TH2840AX - Görsel 3
TECHMIZE TH2840AX - Görsel 4

Teknik Doküman

PDF

Özellikler

  • Test hızı 1000 ölçüm/saniyeye kadar çıkabilir (>10kHz), röle gecikmesi olmadan
  • Test seviyesi 20Vrms’ye kadar
  • Dahili öngerilim: ±40V / ±100mA / 2A
  • 288 adede kadar test pini desteği (yalnızca TH2840NX modeli)
  • Endüstri dostu kullanıcı deneyimi: Linux tabanlı sistem, yerleşik yardım dosyası
  • 10.1 inç 1280×800 kapasitif dokunmatik ekran
  • Görsel pin eşleştirme ayar ekranı sayesinde kablolama artık sorun değil
  • Lk ayarı için sızıntı endüktans pini girilmesine gerek yok, daha sezgisel yapı
  • Denge tarama fonksiyonu 5 noktadan 10 noktaya geliştirildi
  • Aralık geçişi elektronik anahtar ile yapılır: hızlı, sessiz ve uzun ömürlü
  • Opsiyonel LCR fonksiyonu
  • Cihaz içinde yaklaşık 100MB ayar dosyası saklama kapasitesi ve yüksek kapasiteli USB disk desteği
  • Uyumluluğu sağlamak için eski model dosya formatlarını destekleyen bilgisayar yazılımı mevcuttur

Uygulama Alanları

  • Aç-kapa tipi transformatörlerin tarama testi ve kapsamlı karakteristik analizi
  • Ağ transformatörlerinin tarama testi ve kapsamlı karakteristik analizi
  • Diskret pasif bileşenler (L, R, C) için çok kanallı tarama testi
  • Röle sürücü hat paketi, kontak direnci için çok kanallı tarama testi
  • Çok kanallı DC direnç (DCR) tarama testi
  • Empedans ağı içerisindeki birden fazla pasif bileşenin kapsamlı test analizi

Teknik Özellikler

ModelTH2840AXTH2840BXTH2840NX
EkranEkran10.1" Dokunmatik Ekran
Oran16:09
Çözünürlük1280×RGB×800
Test PIN20PIN(TH1806 ile)48PIN(288PIN'e genişletilebilir)
FrekansAralık20Hz-500kHz20Hz-2MHz20Hz-500kHz
Doğruluk0.01%
Çözünürlük0.1mHz (20.0000Hz-99.9999Hz)
1mHz (100.000Hz-999.999Hz)
10mHz (1.00000kHz-9.99999kHz)
100mHz (10.0000kHz-99.9999kHz)
1Hz (100.000kHz-999.999kHz)
10Hz (1.00000MHz-2.00000MHz)
AC test sinyal moduDeğerlendirilen değer (ALC KAPALI)Test terminalı açık olduğunda voltajı Hcur voltajı olarak ayarla
Test terminalı kısa devre olduğunda akımı Hcur'dan akan akım olarak ayarla
Sabit değer (ALC AÇIK)DUT üzerindeki voltajı ayarlanan değerle aynı tut
DUT üzerindeki akımı ayarlanan değerle aynı tut
Test SeviyesiAC Voltaj5mVrms-20VrmsF≤1MHz 5mVrms-20Vrms5mVrms-20Vrms
F>1MHz 5mVrms-15Vrms
Doğruluk±(10%×ayarlanan değer+2mV)(AC≤2Vrms)
±(10%×ayarlanan değer+5mV)(AC>2Vrms)
Çözünürlük1mVrms (5mVrms-0.2Vrms)
1mVrms (0.2Vrms-0.5Vrms)
1mVrms (0.5Vrms-1Vrms)
10mVrms (1Vrms-2Vrms)
10mVrms (2Vrms-5Vrms)
10mVrms (5Vrms-10Vrms)
10mVrms (10Vrms-20Vrms)
AC Akım50μArms-100mArms
Çözünürlük (100Ω Dahili Direnç)10μArms (50μArms-2mArms)
10μArms (2mArms-5mArms)
10μArms (5mArms-10mArms)
100μArms (10mArms-20mArms)
100μArms (20mArms-50mArms)
100μArms (50mArms-100mArms)
RDC TestVoltaj100mV-20V
Çözünürlük1mV (0V-1V)
10mV (1V-20V)
Akım0mA-100mA
Çözünürlük10μA (0mA-10mA)
100μA (10mA-100mA)
DC BiasVoltaj0V-±40V
DoğrulukAC≤2V 1%×ayarlanan voltaj+5mV
AC>2V 2%×ayarlanan voltaj+8mV
Çözünürlük1mV (0V - ±1V)
10mV (±1V - ±40V)
Akım0mA-±100mA
Çözünürlük10μA (0mA-10mA)
100μA (10mA-100mA)
Dahili akım kaynağıAkım0mA-2A
DoğrulukI>5mA ±(2%×ayarlanan değer+2mA)
Çözünürlük1mA
Çıkış empedansı30Ω, ±4%@1kHz
100Ω, ±2%@1kHz
LCR Fonksiyonu
Test ParametresiYöntemDört parametrenin rastgele seçimi
ACCp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC
DCRDC, VDC, IDC
Test Terminal KonfigürasyonuDört Terminal Çifti
Test Kablo Uzunluğu0m
HesaplamaNominal değerden mutlak sapma Δ, nominal değerden yüzde sapma Δ%
Eşdeğer YolSeri, Paralel
Kalibrasyon FonksiyonuOPEN, SHORT, LOAD
Ortalama Sayısı1-255
Aralık SeçimiAUTO, HOLD
Aralık KonfigürasyonuLCR100mΩ, 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ
RDC1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ
Test Hızı (ms)Hızlı+: 1ms. Hızlı: 3.3ms. Orta: 90ms.
Yavaş: 220ms
En Yüksek Doğruluk0.05% Detaylar için kılavuzlara bakınız
Ölçüm görüntü aralığı
Cs, Cp0.00001pF-9.99999F
Ls, Lp0.00001μH-99.9999kH
D0.00001-9.99999
Q0.00001-99999.9
R, Rs, Rp, X, Z, RDC0.001mΩ-99.9999MΩ
G, B, Y0.00001μs-99.9999S
VDC±0V-±999.999V
IDC±0A-±999.999A
θr-6.28318
θd-179.999°-179.999°
Δ%±(0.000%-999.9%)
Dönüş Oranı1:0.001—1000:1
Transformatör Testi
Test ParametresiCs/Cp, Ls/Lp, DCR, Zx, Rs/Rp, D, Q, dZ, Lk, Faz, Denge
Dönüş Oranı, Ns:Np=U2/U1, Np:Ns=U1/U2
Dönüşler: Ns=Np×U2/U1, Np=Ns×U1/U2
Test ModuSürekliTek tetik modunda, manuel olarak bir kez tetikle ve tüm test parametrelerini bir kez test et.
AdımTek tetik modunda, manuel olarak bir kez tetikle bir parametreyi ölç. Tekrar tetikle sonraki parametreyi ölç.
Test Hızı (ms)HızlıHızlı: 3.3ms, Hızlı+ 0.56ms(>10kHz)
OrtaOrta: 90ms
YavaşYavaş: 220ms
Bias KaynağıBkz *
Ortalama SayısıHer test parametresi farklı ortalama sayıları ayarlayabilir, ortalama sayısı 0-255
Zaman GecikmesiHer test parametresi farklı gecikme süresi ayarlayabilir
Transformatör Tarama
Dahili Tarama KartıHayırStandart olarak bir kart. Altı karta genişletilebilir. (Kart başına (24×2)PIN)
Transformatör İşleyicisiPIN TanımıNS1-NS30, GOOD, NG, TEST, TRIGGER, RESETNS1-NS9, GOOD, NG, TEST, TRIGGER, RESET
Çıkış özellikleriOptokuplör izolasyonu, ULN2003 sürücü geliştirmesi, kollektör çıkışı
ModDoğrudan okuma, yüzde
Test AralığıOtomatik, Tutma
Bias KaynağıBkz *
Harici tarama kutusuTH1901 serisi, TH1831 tarama kutusu, TH1806 serisi ile uyumlu
Sargı sayısıBirincil60
İkincil9
Ortalama SayısıHer test parametresi farklı ortalama sayıları ayarlayabilir, ortalama sayısı 0-255
Zaman GecikmesiHer test parametresi farklı gecikme süresi ayarlayabilir
Test Hızı (ms)HızlıHızlı: 3.3ms(>=1kHz). Hızlı+ : 0.56ms(>=10kHz) (Röle hareketi süresi hariç)
OrtaOrta: 90ms
YavaşYavaş: 220ms
Test kablosu arayüzü25*2pin FRC soket
Diğer Fonksiyonlar ve özellikler
DepolamaDahiliYaklaşık 100M kalıcı bellek test ayar dosyası
USB DiskTest ayar dosyası, ekran görüntüsü grafiği, kayıt dosyası
Klavye KilidiÖn panel tuşları kilitlenebilir
ArayüzUSB HOST2 USB HOST portu. Fare ve klavye aynı anda çalışabilir. Aynı anda sadece bir USB disk kullanılabilir.
USB DEVICEEvrensel seri veri yolu soketi, küçük tip B (4 kontak konumu); USB TMC-USB488 ve USB2.0 ile uyumlu, dişi konnektör harici kontrolörü bağlamak için kullanılır.
LAN10/100M Ethernet uyarlanabilir, 8 Pin
HANDLERBin sinyal çıkışı için kullanılır
Harici DC BIAS KontrolüTH1778A'yı destekler (transformatör taramayı desteklemez)
RS232CStandart 9-pin, çapraz
RS485Modifikasyon kabul edebilir veya RS232'den RS485 adaptörüne bağlanabilir
Güç Açma Isınma Süresi60 Dakika
Çıkış Voltajı100-120VAC/198-242VAC Opsiyonel, 47-63Hz
Güç Tüketimi130VA'dan fazla
Boyut (GxYxD) mm430mm(G)x177mm(Y)x265mm(D)430mm(G)x177mm(Y)x405mm(D)
Ağırlık (kg)11kg17kg
